Deux des pièces principales :
- A gauche, le cône qui permet de diffuser la chaleur dégagée par la lumière du Soleil et la rondelle permettant de masquer le disque solaire (rondelle interchangeable, 4 rondelles de tailles différentes permettent de prendre en compte la variation du diamètre du Soleil en fonction de la distance Terre-Soleil au court de l'année)

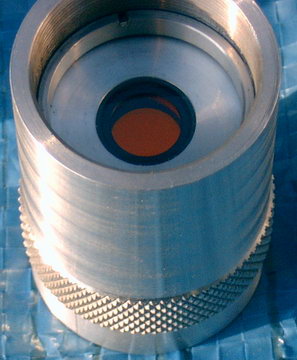

- A droite, le filtre H-Alpha qui filtre la lumière du Soleil

Eclaté de toutes les pièces composant le coronographe

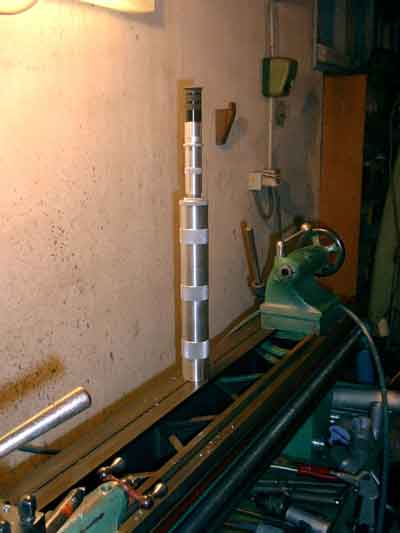

Le coronographe monté, sur le tour ayant servi à usiner les pièces en alluminium.

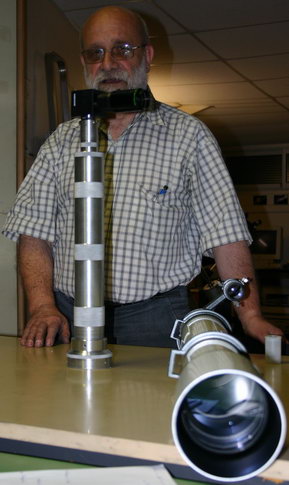

Le coronographe prêt à l'emploi :

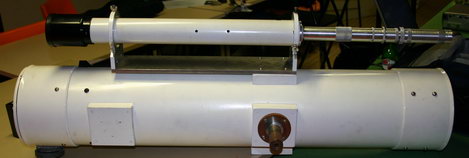

- le premier modèle adapté à une lunette de 60 mm, en parallèle d'un télescope (Newton 150/916)

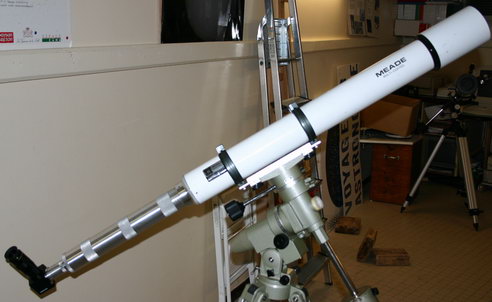

- le second produit, pour une lunette 90/1000. L'adaptation a été faite de telle sorte que la lunette puisse continuer de servir à l'observation planétaire : la fixation du coronographe est la même que celle du porte-oculaire d'origine de la lunette, permettant ainsi de les interchanger facilement et à volonté.

Pour de plus amples renseignements, vous pouvez contacter Michel RAFFENAUD en cliquant ici.
